ARSITEKTUR LAPISAN JARINGAN

7 lapisan OSi dan 4 layer TCP/ip

Model referensi jaringan terbuka OSI atau OSI Reference Model for open networking adalah sebuah model arsitektural jaringan yang dikembangkan oleh badan International Organization for Standardization (ISO) di Eropa pada tahun 1977. OSI sendiri merupakan singkatan dari Open System Interconnection. Model ini disebut juga dengan model “Model tujuh lapis OSI” (OSI seven layer model).

Sebelum munculnya model referensi OSI, sistem jaringan komputer sangat tergantung kepada pemasok (vendor). OSI berupaya membentuk standar umum jaringan komputer untuk menunjang interoperatibilitas antar pemasok yang berbeda. Dalam suatu jaringan yang besar biasanya terdapat banyak protokol jaringan yang berbeda. Tidak adanya suatu protokol yang sama, membuat banyak perangkat tidak bisa saling berkomunikasi.

Model referensi ini pada awalnnya ditujukan sebagai basis untuk mengembangkan protokol-protokol jaringan, meski pada kenyataannya inisatif ini mengalami kegagalan. Kegagalan itu disebabkan oleh beberapa faktor berikut:

* Standar model referensi ini, jika dibandingkan dengan model referensi DARPA (Model Internet) yang dikembangkan oleh Internet Engineering Task Force (IETF), sangat berdekatan. Model DARPA adalah model basis protokol TCP/IP yang populer digunakan.
* Model referensi ini dianggap sangat kompleks. Beberapa fungsi (seperti halnya metode komunikasi connectionless) dianggap kurang bagus, sementara fungsi lainnya (seperti flow control dan koreksi kesalahan) diulang-ulang pada beberapa lapisan.
* Pertumbuhan Internet dan protokol TCP/IP (sebuah protokol jaringan dunia nyata) membuat OSI Reference Model menjadi kurang diminati.

Pemerintah Amerika Serikat mencoba untuk mendukung protokol OSI Reference Model dalam solusi jaringan pemerintah pada tahun 1980-an, dengan mengimplementasikan beberapa standar yang disebut dengan Government Open Systems Interconnection Profile (GOSIP). Meski demikian. usaha ini akhirnya ditinggalkan pada tahun 1995, dan implementasi jaringan yang menggunakan OSI Reference model jarang dijumpai di luar Eropa.

OSI Reference Model pun akhirnya dilihat sebagai sebuah model ideal dari koneksi logis yang harus terjadi agar komunikasi data dalam jaringan dapat berlangsung. Beberapa protokol yang digunakan dalam dunia nyata, semacam TCP/IP, DECnet dan IBM Systems Network Architecture (SNA) memetakan tumpukan protokol (protocol stack) mereka ke OSI Reference Model. OSI Reference Model pun digunakan sebagai titik awal untuk mempelajari bagaimana beberapa protokol jaringan di dalam sebuah kumpulan protokol dapat berfungsi dan berinteraksi.

Layer Ke- 7 Application layer Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.
Layer Ke- 6 Presentation layer Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).
Layer Ke- 5 Session layer Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.
Layer Ke- 4 Transport layer Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.
Layer Ke- 3 Network layer Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.
Layer Ke- 2 Data-link layer Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).
Layer Ke- 1 Physical layer Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

The TCP / IP 4-lapisan model dan tombol fungsi setiap lapisan dijelaskan di bawah ini:

Layer aplikasi

Application Layer dalam TCP / IP kelompok fungsi dari OSI Application, Presentation Layer dan Session Layer. Karena itu semua proses di atas disebut lapisan transportasi Permohonan di TCP / IP arsitektur. Dalam TCP / IP socket dan port yang digunakan untuk menjelaskan jalan melalui aplikasi yang berkomunikasi. Kebanyakan protokol tingkat aplikasi yang diasosiasikan dengan satu atau lebih nomor port.

Transport Layer

Dalam TCP / IP arsitektur, terdapat dua protokol Transport Layer. The Transmission Control Protocol (TCP) menjamin informasi transmisi. User Datagram Protocol (UDP) Transports datagram swithout akhir-akhir keandalan untuk memeriksa. Kedua protokol yang berguna untuk berbagai aplikasi.

Layer jaringan

Internet Protocol (IP) adalah protokol utama dalam TCP / IP Jaringan Layer. Semua atas dan bawah lapisan komunikasi harus melalui perjalanan IP seperti yang disampaikan melalui TCP / IP protocol stack. Selain itu, terdapat banyak mendukung protokol di Jaringan Layer, seperti ICMP, untuk memfasilitasi dan mengatur proses routing.

Network Access Layer

Dalam TCP / IP arsitektur, Data Link Layer Physical Layer dan biasanya dikelompokkan bersama menjadi Jaringan Akses lapisan. TCP / IP yang menggunakan data yang ada dan Link Layer Fisik standar daripada menentukan sendiri. Banyak RFCs menjelaskan bagaimana memanfaatkan IP dan antarmuka dengan data yang ada link protokol seperti Ethernet, Token Ring, FDDI, HSSI, dan ATM. Lapisan fisik, yang mendefinisikan komunikasi hardware properti, tidak sering interfaced langsung dengan TCP / IP protokol di jaringan lapisan atas.

7 lapisan OSi dan 4 layer TCP/ip

Model referensi jaringan terbuka OSI atau OSI Reference Model for open networking adalah sebuah model arsitektural jaringan yang dikembangkan oleh badan International Organization for Standardization (ISO) di Eropa pada tahun 1977. OSI sendiri merupakan singkatan dari Open System Interconnection. Model ini disebut juga dengan model “Model tujuh lapis OSI” (OSI seven layer model).

Sebelum munculnya model referensi OSI, sistem jaringan komputer sangat tergantung kepada pemasok (vendor). OSI berupaya membentuk standar umum jaringan komputer untuk menunjang interoperatibilitas antar pemasok yang berbeda. Dalam suatu jaringan yang besar biasanya terdapat banyak protokol jaringan yang berbeda. Tidak adanya suatu protokol yang sama, membuat banyak perangkat tidak bisa saling berkomunikasi.

Model referensi ini pada awalnnya ditujukan sebagai basis untuk mengembangkan protokol-protokol jaringan, meski pada kenyataannya inisatif ini mengalami kegagalan. Kegagalan itu disebabkan oleh beberapa faktor berikut:

* Standar model referensi ini, jika dibandingkan dengan model referensi DARPA (Model Internet) yang dikembangkan oleh Internet Engineering Task Force (IETF), sangat berdekatan. Model DARPA adalah model basis protokol TCP/IP yang populer digunakan.
* Model referensi ini dianggap sangat kompleks. Beberapa fungsi (seperti halnya metode komunikasi connectionless) dianggap kurang bagus, sementara fungsi lainnya (seperti flow control dan koreksi kesalahan) diulang-ulang pada beberapa lapisan.
* Pertumbuhan Internet dan protokol TCP/IP (sebuah protokol jaringan dunia nyata) membuat OSI Reference Model menjadi kurang diminati.

Pemerintah Amerika Serikat mencoba untuk mendukung protokol OSI Reference Model dalam solusi jaringan pemerintah pada tahun 1980-an, dengan mengimplementasikan beberapa standar yang disebut dengan Government Open Systems Interconnection Profile (GOSIP). Meski demikian. usaha ini akhirnya ditinggalkan pada tahun 1995, dan implementasi jaringan yang menggunakan OSI Reference model jarang dijumpai di luar Eropa.

OSI Reference Model pun akhirnya dilihat sebagai sebuah model ideal dari koneksi logis yang harus terjadi agar komunikasi data dalam jaringan dapat berlangsung. Beberapa protokol yang digunakan dalam dunia nyata, semacam TCP/IP, DECnet dan IBM Systems Network Architecture (SNA) memetakan tumpukan protokol (protocol stack) mereka ke OSI Reference Model. OSI Reference Model pun digunakan sebagai titik awal untuk mempelajari bagaimana beberapa protokol jaringan di dalam sebuah kumpulan protokol dapat berfungsi dan berinteraksi.

Layer Ke- 7 Application layer Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.
Layer Ke- 6 Presentation layer Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).
Layer Ke- 5 Session layer Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.
Layer Ke- 4 Transport layer Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.
Layer Ke- 3 Network layer Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.
Layer Ke- 2 Data-link layer Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).
Layer Ke- 1 Physical layer Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

The TCP / IP 4-lapisan model dan tombol fungsi setiap lapisan dijelaskan di bawah ini:

Layer aplikasi

Application Layer dalam TCP / IP kelompok fungsi dari OSI Application, Presentation Layer dan Session Layer. Karena itu semua proses di atas disebut lapisan transportasi Permohonan di TCP / IP arsitektur. Dalam TCP / IP socket dan port yang digunakan untuk menjelaskan jalan melalui aplikasi yang berkomunikasi. Kebanyakan protokol tingkat aplikasi yang diasosiasikan dengan satu atau lebih nomor port.

Transport Layer

Dalam TCP / IP arsitektur, terdapat dua protokol Transport Layer. The Transmission Control Protocol (TCP) menjamin informasi transmisi. User Datagram Protocol (UDP) Transports datagram swithout akhir-akhir keandalan untuk memeriksa. Kedua protokol yang berguna untuk berbagai aplikasi.

Layer jaringan

Internet Protocol (IP) adalah protokol utama dalam TCP / IP Jaringan Layer. Semua atas dan bawah lapisan komunikasi harus melalui perjalanan IP seperti yang disampaikan melalui TCP / IP protocol stack. Selain itu, terdapat banyak mendukung protokol di Jaringan Layer, seperti ICMP, untuk memfasilitasi dan mengatur proses routing.

Network Access Layer

Dalam TCP / IP arsitektur, Data Link Layer Physical Layer dan biasanya dikelompokkan bersama menjadi Jaringan Akses lapisan. TCP / IP yang menggunakan data yang ada dan Link Layer Fisik standar daripada menentukan sendiri. Banyak RFCs menjelaskan bagaimana memanfaatkan IP dan antarmuka dengan data yang ada link protokol seperti Ethernet, Token Ring, FDDI, HSSI, dan ATM. Lapisan fisik, yang mendefinisikan komunikasi hardware properti, tidak sering interfaced langsung dengan TCP / IP protokol di jaringan lapisan atas.

IP ADDRESS DAN SUBNETING

Following is a list of all Class B and C subnet masks and their maximum hosts and subnets. The last two octets (16 bits) of Class B and the last octet (8 bits) of Class C addresses are divided between hosts and subnets. At the end, all Class C masks are shown in more detail.

CLASS B SUBNET MASKS
How 16
Bits Are  Maximum   Maximum
Subnet Mask       Divided   Subnets   Hosts
255.255.192.0      2/14          2    16,382
255.255.224.0      3/13          6     8,190
255.255.240.0      4/12         14     4,094
255.255.248.0      5/11         30     2,046
255.255.252.0      6/10         62     1,022
255.255.254.0      7/9         126       510
255.255.255.0      8/8         254       254
255.255.255.128    9/7         510       126
255.255.255.192   10/6       1,022        62
255.255.255.224   11/5       2,046        30
255.255.255.240   12/4       4,094        14
255.255.255.248   13/3       8,190         6
255.255.255.252   14/2      16,382         2
CLASS C SUBNET MASKS
How 8
Bits Are   Maximum   Maximum
Subnet Mask       Divided    Subnets   Hosts
255.255.255.192    2/6           2        62
255.255.224.224    3/5           6        30
255.255.240.240    4/4          14        14
255.255.248.248    5/3          30         6
255.255.252.252    6/2          62         2

Class C Subnet Masks

The last 8 bits of the mask are divided between subnets and hosts. Using a Class C address, a network administrator has to determine how best to split up the network: more subnets and fewer hosts or more hosts and fewer subnets.

Networks, Subnets and Hosts

An IP address is first divided between networks and hosts. The host bits are further divided between subnets and hosts. See subnet mask.

PERALATAN DALAM JARINGAN

Ada beberapa peralatan yang digunakan dalam jaringan, peralatan
ini sering digunakan di dalam perkantoran dan perusahan besar. Peralatan ini
adalah :
1. Network Interface Card
Dalam memilih network interface card, ada beberapa pertimbangan
yang harus diperhatikan. Pertimbangan-pertimbangan ini sangat penting
untuk diperhatikan, yaitu :

• Tipe jaringan seperti Ethernet LANs, Token Ring, atau Fiber Distributed Data Interface (FDDI).


• Tipe Media seperti Twisted Pair, Coaxial, Fiber-Optic, dan Wireless.
• Tipe Bus seperti ISA dan PCI.




2. PCMCIA Network Interface Card
PCMCIA card adalah card jaringan yang digunakan untuk terhubung kedalam sebuah jaringan tanpa menggunakan kabel.

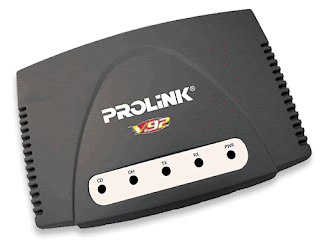

3. Modem
Modem atau Modul the Modulator adalah peralatan jaringan yang
digunakan untuk terhubung ke jaringan internet menggunakan kabel telepon.

4. HUB/Switch
HUB atau Switch digunakan untuk menghubungkan setiap node
dalam jaringan LAN. Peralatan ini sering digunakan pada topologi star dan
extended star. Perbedaan antara HUB dan Switch adalah kecepatan transfer
datanya. Yaitu 10:100 Mbps.

5. Bridge
Bridge adalah peralatan jaringan yang digunakan untuk
memperluas ata memecah jaringan. Bridge berfungsi untuk menghubungkan
dan menggabungkan media jaringan yang tidak sama seperti kabel
unshielded twisted pair (UTP) dan kabel fiber-optic, dan untuk
menggabungkan arsitektur jaringan yang berbeda seperti Token Ring dan
Ethernet. Bridge meregenerate sinyal tetapi tidak melakukan konversi
protocol, jadi protocol jaringan yang sama (seperti TCP/IP) harus berjalan kepada kedua segemen jaringan yang terkoneksi ke bridge. Bridge dapat juga
mendukung Simple Network Management Protocol (SNMP), serta memiliki
kemampuan diagnosa jaringan.
Bridge hadir dalam tiga tipe dasar yaitu Local, Remote, dan
Wireless. Bridge local secara langsung menghubungkan Local Area Network
(LAN). Bridge remote yang dapat digunakan untuk membuat sebuah Wide
Area Network (WAN) menghubungkan dua atau lebih LAN. Sedangkan
wireless bridge dapat digunakan untuk menggabungkan LAN atau
menghubungkan mesin-mesin yang jauh ke suatu LAN.
Bridge beroperasi mengenali alamat MAC address node asal yang
mentransmisi data ke jaringan dan secara automatis membangun sebuah
table routing internal. Table ini digunakan untuk menentukan ke segmen
mana paket akan di route dan menyediakan kemampuan penyaringan
(filtering). Setelah mengetahui ke segmen mana suatu paket hendak
disampaikan, bridge akan melanjutkan pengiriman paket secara langsung ke
segmen tersebut. Jika bride tidak mengenali alamat tujuan paket, maka paket
akan di forward ke semua segmen yang terkoneksi kecuali segmen alamat
asalanya. Dan jika alamat tujuan berada dalam segmen yang sama dengan
alamat asal, bridge akan menolak paket. Bridge juga melanjutkan paket-paket
broadcast ke semua segmen kecuali segmen asalnya

6. Router
Router adalah peralatan jaringan yang digunakan untuk
memperluas atau memecah jaringan dengan melanjutkan paket-paket dari
satu jaringan logika ke jaringan yang lain. Router banyak digunakan di dalam
internetwork yang besar menggunakan keluarga protocol TCP/IP dan untuk
menghubungkan semua host TCP/IP dan Local Area Network (LAN) ke
internet menggunakan dedicated leased line. Saat ini, masih banyak
perusahaan menggunakan router Cisco 2500 series untuk mengkoneksikan
dua buah LAN (WAN dengan anggota dua LAN), LAN ke ISP (Internet
Service Provider). Koneksi seperti ini menyebabkan semua workstation dapat
terkoneksi ke internet selama 24 jam.
Router berisi table-tabel informasi internal yang disebut label
routering yang melakukan pencatatan terhadap semua alamat jaringan yang diketahui dan lintasan yang mungkin dilalui. Router membuat jalur paket-
paket berdasarkan lintasan yang tersedia dan waktu tempuhnya. Karena
menggunakan alamat paket jaringan tujuan, router bekerja hanya jika protocol
yang dikonfigurasi adalah protocol yang routetable seperti TCP/IP atau atau
IPX/SPX. Ini berbeda dengan bridge yang bersifat protocol independent.

7. Crimping Tools
Crimping tools berguna untuk memotong, merapikan dan mengunci
kabel UTP dalam melakukan instalasi Networking.

JENIS-JENIS KABEL JARINGAN

Empat jenis kabel jaringan yang umum digunakan saat ini yaitu :

1. Kabel Coaxial
   Terdiri atas dua kabel yang diselubungi oleh dua tingkat isolasi. Tingkat isolasi pertama adalah yang paling dekat dengan kawat konduktor tembaga. Tingkat pertama ini dilindungi oleh serabut konduktor yang menutup bagian atasnya yang melindungi dari pengaruh elektromagnetik. Sedangkan bagian inti yang digunakan untuk transfer data adalah bagian tengahnya yang selanjutnya ditutup atau dilindungi dengan plastik sebagai pelindung akhir untuk menghindari dari goresan kabel.
   Beberapa jenis kabel Coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik.

2. Kabel Unshielded Twisted Pair (UTP)
   Kabel twisted pair terjadi dari dua kabel yang diputar enam kali per-inchi untuk memberikan perlindungan terhadap interferensi listrik ditambah dengan impedensi, atau tahanan listrik yang konsisten. Nama yang umum digunakan untuk kawat ini adalah IBM jenis/kategori 3. Secara singkat kabel UTP adalah murah dan mudah dipasang, dan bisa bekerja untuk jaringan skala kecil.
3. Kabel Shielded Twisted Pair (STP)
   Kabel STP sama dengan kabel UTP, tetapi kawatnya lebih besar dan diselubungi dengan lapisan pelindung isolasi untuk mencegah gangguan interferensi. Jenis kabel STP yang paling umum digunakan pada LAN ialah IBM jenis/kategori 1.
4. Kabel Serat Optik (Fiber Optik)
   Kabel serat optik mengirim data sebagai pulsa cahaya melalui kabel serat optik. Kabel serat optik mempunyai keuntungan yang menonjol dibandingkan dengan semua pilihan kabel tembaga. Kabel serat optik memberikan kecepatan transmisi data tercepat dan lebih reliable, karena jarang terjadi kehilangan data yang disebabkan oleh interferensi listrik. Kabel serat optik juga sangat tipis dan fleksibel sehingga lebih mudah dipindahkan dari pada kabel tembaga yang berat.

Macam-macam Protokol dalam jaringan

Protokol adalah aturan-aturan main yang mengatur komunikasi diantara beberapa komputer di dalam sebuah jaringan, aturan itu termasuk di dalamnya petunjuk yang berlaku bagi cara-cara atau metode mengakses sebuah jaringan, topologi fisik, tipe-tipe kabel dan kecepatan transfer data.

Protokol-Protokol yang dikenal adalah sebagai berikut :

1. Ethernet
2. Local Talk
3. Token Ring
4. FDDI
5. ATM

Ethernet
Protocol Ethernet sejauh ini adalah yang paling banyak digunakan, Ethernet menggunakan metode akses yang disebut CSMA/CD (Carrier Sense Multiple Access/Collision Detection). Sistem ini menjelaskan bahwa setiap komputer memperhatikan ke dalam kabel dari network sebelum mengirimkan sesuatu ke dalamnya. Jika dalam jaringan tidak ada aktifitas atau bersih komputer akan mentransmisikan data, jika ada transmisi lain di dalam kabel, komputer akan

menunggu dan akan mencoba kembali transmisi jika jaringan telah bersih.
kadangkala dua buah komputer melakukan transmisi pada saat yang sama, ketika hal ini terjadi, masing-masing komputer akan mundur dan akan menunggu
kesempatan secara acak untuk mentransmisikan data kembali. metode ini dikenal
dengan koalisi, dan tidak akan berpengaruh pada kecepatan transmisi dari network.
Protokol Ethernet dapat digunakan untuk pada model jaringan Garis lurus , Bintang, atau Pohon . Data dapat ditransmisikan melewati kabel twisted pair, koaksial, ataupun kabel fiber optic pada kecepatan 10 Mbps.

LocalTalk
LocalTalk adalah sebuh protokol network yang di kembangkan oleh Applem Computer, Inc. untuk mesin-mesin komputer Macintosh . Metode yang digunakan oleh LocalTalk adalah CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance). Hampir sama dengan CSMA/CD.. Adapter LocalTalk dan cable
twisted pair khusus dapat digunakan untuk menghubungkan beberapa komputer
melewati port serial. Sistem Operasi Macintosh memungkinkan koneksi secara jaringan peer-to-peer tanpa membutuhkan tambahan aplikasi khusus
Protokol LocalTalk dapat digunakan untuk model jaringan Garis Lurus , Bintang , ataupun model Pohon dengan menggunakan kabel twisted pair . Kekurangan yang paling mencolok yaitu kecepatan transmisinya. Kecepatan transmisinya hanya 230 Kbps.

Token Ring
Protokol Token di kembangkan oleh IBM pada pertengahan tahun 1980. Metode Aksesnya melalui lewatnya sebuah token dalam sebuah lingkaran seperti Cincin . Dalam lingkaran token, komputer-komputer dihubungkan satu dengan yang lainnya seperti sebuah cincin. Sebuah Sinyal token bergerak berputar dalam sebuah lingkaran (cincin) dalam sebuah jaringan dan bergerak dari sebuah komputer-menuju ke komputer berikutnya, jika pada persinggahan di salah satu komputer ternyata ada data yang ingin ditransmisikan, token akan mengangkutnya ke tempat dimana data itu ingin ditujukan, token bergerak terus untuk saling mengkoneksikan diantara masing-masing komputer.
Protokol Token Ring membutuhkan model jaringan Bintang dengan menggunakan kabel twisted pair atau kabel fiber optic . Dan dapat melakukan kecepatan transmisi 4 Mbps atau 16 Mbps. Sejalan dengan perkembangan Ethernet, penggunaan Token Ring makin berkurang sampai sekarang.

FDDI
Fiber Distributed Data Interface (FDDI) adalah sebuah Protokol jaringan
yang menghubungkan antara dua atau lebih jaringan bahkan pada jarak yang jauh
. Metode aksesnyayang digunakan oleh FDDI adalah model token . FDDI menggunakan dua buah topologi ring secara fisik. Proses transmisi baiasanya
menggunakan satu buah ring, namun jika ada masalah ditemukan akan secara otomatis menggunakan ring yang kedua. Sebuah keuntungan dari FDDI
adalah kecepatan dengan menggunakan fiber optic cable pada kecepatan 100 Mbps.

ATM
ATM adalah singkatan dari Asynchronous Transfer Mode (ATM) yaitu sebuah protokol jaringan yang mentransmisikan pada kecepatan 155 Mbps atau lebih . ATM mentarnsmisikan data kedalam satu paket dimana pada protokol yang lain mentransfer pada besar-kecilnya paket. ATM mendukung variasi media seperti video, CD-audio, dan gambar. ATM bekerja pada model topologi Bintang, dengan menggunakan Kabel fiber optic ataupun kabel twisted pair . ATM pada umumnya digunakan untuk menghubungkan dua atau lebih LAN . dia juga banyak dipakai oleh Internet Service Providers (ISP) untuk meningkatkan kecepatan akses Internet untuk klien mereka.

Kesimpulan untuk Protokol :

Protokol yang di Pakai	Kabel yang digunakan	Kecepatan transfer	Topologi Fisik
Ethernet	Twisted Pair, Coaxial,Fiber	10 Mbps	Linear Bus, Star,Tree
Fast Ethernet	Twisted Pair, Fiber	100 Mbps	Star
LocalTalk	Twisted Pair	0.23 Mbps	Linear Bus or Star
Token Ring	Twisted Pair	4 Mbps - 16 Mbps	Star-Wired Ring
FDDI	Fiber	100 Mbps	Dual ring
ATM	Twisted Pair, Fiber	155-2488 Mbps	Linear Bus, Star,Tree

TYPE JARINGAN

Type Jaringan terkait erat dengan sistem operasi jaringan. Ada dua type jaringan, yaitu client-server dan type jaringan peer to peer.

1. JARINGAN CLIENT-SERVER

Server adalah komputer yang menyediakan fasilitas bagi komputer-komputer lain di dalam jaringan dan client adalah komputer-komputer yang menerima atau menggunakan fasilitas yang disediakan oleh server. Server di jaringan tipe client-server disebut dengan Dedicated Server karena murni berperan sebagai server yang menyediakan fasilitas kepada workstation dan server tersebut tidak dapat berperan sebagai workstation.

Keunggulan Jaringan Client-Server

* Kecepatan akses lebih tinggi karena penyediaan fasilitas jaringan dan pengelolaannya dilakukan secara khusus oleh satu komputer (server) yang tidak dibebani dengan tugas lain seperti sebagai workstation.
* Sistem keamanan dan administrasi jaringan lebih baik, karena terdapat sebuah komputer yang bertugas sebagai administrator jaringan, yang mengelola administrasi dan sistem keamanan jaringan.
* Sistem backup data lebih baik, karena pada jaringan client-server backup dilakukan terpusat di server, yang akan membackup seluruh data yang digunakan di dalam jaringan.

Kelemahan Jaringan Client-Server

* Biaya operasional relatif lebih mahal.
* Diperlukan adanya satu komputer khusus yang berkemampuan lebih untuk ditugaskan sebagai server.
* Kelangsungan jaringan sangat tergantung pada server. Bila server mengalami gangguan maka secara keseluruhan jaringan akan terganggu.



B) JARINGAN PEER TO PEER

Bila ditinjau dari peran server di kedua tipe jaringan tersebut, maka server di jaringan tipe peer to peer diistilahkan non-dedicated server, karena server tidak berperan sebagai server murni melainkan sekaligus dapat berperan sebagai workstation.

Keunggulan Jaringan Peer To Peer

* Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas yang dimilikinya seperti: harddisk, drive, fax/modem, printer.
* Biaya operasional relatif lebih murah dibandingkan dengan tipe jaringan client-server, salah satunya karena tidak memerlukan adanya server yang memiliki kemampuan khusus untuk mengorganisasikan dan menyediakan fasilitas jaringan.
* Kelangsungan kerja jaringan tidak tergantung pada satu server. Sehingga bila salah satu komputer/peer mati atau rusak, jaringan secara keseluruhan tidak akan mengalami gangguan.

Kelemahan Jaringan Peer To Peer

* Troubleshooting jaringan relatif lebih sulit, karena pada jaringan tipe peer to peer setiap komputer dimungkinkan untuk terlibat dalam komunikasi yang ada. Di jaringan client-server, komunikasi adalah antara server dengan workstation.
* Unjuk kerja lebih rendah dibandingkan dengan jaringan client-server, karena setiap komputer/peer disamping harus mengelola pemakaian fasilitas jaringan juga harus mengelola pekerjaan atau aplikasi sendiri.
* Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur keamanan masing-masing fasilitas yang dimiliki.
* Karena data jaringan tersebar di masing-masing komputer dalam jaringan, maka backup harus dilakukan oleh masing-masing komputer tersebut.
